Comment fonctionne une étrave perce-vagues ? Découvrez ses avantages sur le tangage, la consommation, le confort et les performances des bateaux.

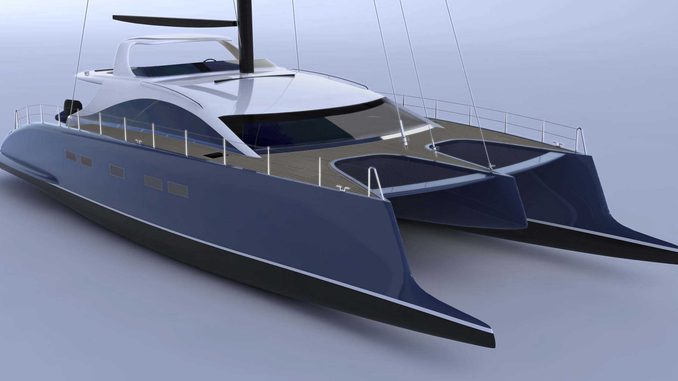

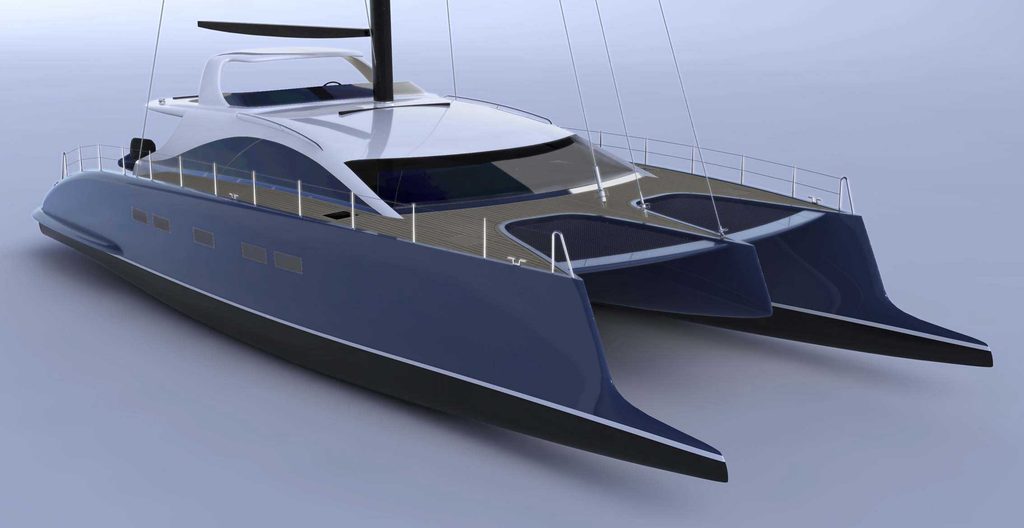

Les étraves perce-vagues, ou wave-piercing bows, modifient profondément la manière dont un bateau affronte la mer. Contrairement aux étraves conventionnelles, qui tendent à soulever la coque à l’approche d’une vague, ces formes allongées et effilées favorisent une pénétration plus progressive dans l’eau.
L’objectif est de réduire le tangage, les chocs et les accélérations verticales, tout en améliorant le confort des passagers et, dans certaines conditions, l’efficacité énergétique.
Développée notamment sur les ferries rapides, les catamarans et les navires offshore, cette architecture a donné naissance à plusieurs concepts, dont le Sea Axe de Damen et le X-BOW d’Ulstein.
Mais ses avantages ne sont pas universels. Une étrave fine offre moins de flottabilité instantanée lorsqu’elle s’immerge, ce qui impose une conception rigoureuse des volumes avant. Le comportement dépend également de la vitesse, de la hauteur des vagues et de la structure du navire.
Le principe des étraves perce-vagues repose sur une immersion progressive
Une étrave conventionnelle présente généralement des formes évasées au-dessus de la flottaison. Lorsqu’elle rencontre une vague, le volume immergé augmente rapidement. La poussée hydrostatique supplémentaire soulève l’avant du bateau, avant qu’il ne redescende dans le creux suivant.
Ce mouvement crée du tangage et peut provoquer un slamming, c’est-à-dire un choc brutal de la coque contre la surface de l’eau.
L’étrave perce-vagues adopte une logique différente. Sa forme étroite, allongée et faiblement évasée pénètre plus progressivement dans la vague. L’augmentation de flottabilité devient moins brutale.
Le bateau cherche ainsi à traverser une partie de la vague plutôt qu’à s’élever systématiquement par-dessus.
Cette approche ne supprime pas les mouvements. Elle modifie leur amplitude, leur vitesse et les accélérations ressenties à bord.
La géométrie de l’étrave détermine son efficacité hydrodynamique
La performance d’une étrave perce-vagues dépend de trois paramètres principaux : la finesse des lignes d’eau avant, la répartition longitudinale des volumes et la profondeur d’immersion de l’avant de la coque.
Une entrée d’eau fine limite les variations brutales de pression et peut réduire la résistance à l’avancement. Une faible évasement permet une pénétration plus douce, mais diminue la réserve de flottabilité immédiate.
C’est précisément ce compromis que travaillent les architectes navals lorsqu’ils définissent la géométrie de carène et la répartition des volumes.
La différence entre étrave inversée, Axe Bow et X-BOW
Toutes les étraves inversées ne sont pas nécessairement des étraves perce-vagues optimisées.
Le Sea Axe de Damen, développé avec Delft University of Technology, présente une étrave presque verticale, une entrée étroite et un pied d’étrave profond. Cette géométrie limite la sortie de l’avant hors de l’eau et les chocs lors de sa réimmersion.
Le X-BOW d’Ulstein, lancé en 2005, présente une étrave inclinée vers l’arrière. Son fonctionnement repose aussi sur une distribution spécifique des volumes, avec une flottabilité suffisante pour limiter l’enfournement.
Ces deux solutions cherchent à réduire les impacts, mais utilisent des architectures différentes. La seule inclinaison de l’étrave ne suffit donc pas à déterminer son comportement.
Les avantages concernent le confort, la vitesse et la consommation
Le premier bénéfice attendu concerne les accélérations longitudinales et verticales.
En limitant les variations rapides de tangage et les chocs, une étrave perce-vagues peut améliorer le confort des passagers, réduire les vibrations et diminuer les sollicitations répétées de certains équipements.
Le second concerne la résistance hydrodynamique.
En mer formée, un navire doit fournir une énergie supplémentaire pour traverser les vagues. Une géométrie adaptée peut réduire cette résistance ajoutée et permettre de maintenir une vitesse moyenne supérieure à puissance comparable.
Les bénéfices énergétiques dépendent toutefois du navire et de ses conditions d’exploitation. Aucun pourcentage universel d’économie de carburant n’est scientifiquement justifié.
Une étrave perce-vagues n’améliore pas automatiquement toutes les performances d’un bateau à moteur. Son rendement doit être évalué sur l’ensemble de la carène, et non sur sa seule partie avant.
Les ferries rapides et les navires offshore démontrent l’intérêt du concept
Le constructeur australien Incat utilise depuis plusieurs décennies des architectures perce-vagues sur ses catamarans rapides.
Son modèle Hull 065 mesure 112,60 mètres de longueur, pour 30,50 mètres de largeur. Il peut atteindre environ 74 km/h (40 nœuds) dans les conditions de charge spécifiées.
Les deux coques fines sont complétées par une étrave centrale qui apporte une réserve de flottabilité lorsque l’avant s’enfonce fortement.
Damen a également appliqué le concept Twin Axe aux navires de transfert offshore.
Son Fast Crew Supplier 2610 mesure 26,30 mètres et atteint environ 50 km/h (27 nœuds) lors des essais annoncés. Son autonomie atteint 2 241 kilomètres (1 210 milles nautiques) à 37 km/h (20 nœuds).
Ces exemples illustrent l’intérêt du concept pour des navires devant maintenir leur activité dans une mer agitée, notamment les ferries et les unités de maintenance des parcs éoliens offshore.
Les limites apparaissent lorsque la mer devient particulièrement forte
Une étrave fine dispose généralement de moins de volume immergeable immédiatement disponible qu’une étrave fortement évasée.
Elle peut donc s’enfoncer davantage dans certaines vagues. Si la réserve de flottabilité devient insuffisante, le risque d’enfournement augmente.
Sur les catamarans rapides, une difficulté supplémentaire apparaît lorsque l’eau frappe la structure reliant les deux coques.
Des travaux publiés dans Ocean Engineering et Marine Structures ont étudié ces impacts sur une maquette hydroélastique de 2,5 mètres représentant un catamaran Incat de 112 mètres.
Les essais montrent que l’allongement de l’étrave centrale peut augmenter sensiblement les charges d’impact. Une autre étude indique qu’une réduction de vitesse de 70 à 37 km/h (38 à 20 nœuds) diminuait d’environ 30 % les charges maximales de choc, dans les conditions expérimentales considérées.
Le compromis est donc clair : limiter le tangage ne signifie pas nécessairement supprimer les efforts structurels.
La hauteur du pont de liaison, la résistance des cloisons et le dimensionnement des renforts restent essentiels au confort et à la sécurité des catamarans.
La conception moderne associe simulation et essais en mer
Les bureaux d’études utilisent aujourd’hui la mécanique des fluides numérique, ou CFD, pour analyser les écoulements et les pressions autour de l’étrave.
Ces simulations sont complétées par des calculs de structure, notamment par éléments finis, afin d’évaluer les contraintes provoquées par les impacts.
Les essais en bassin permettent ensuite de mesurer le tangage, les accélérations, la résistance et les charges dynamiques.
L’enjeu est d’obtenir un compromis satisfaisant entre finesse de pénétration, flottabilité de réserve, résistance structurelle et consommation énergétique.
Le développement des étraves perce-vagues répond à un besoin opérationnel
Le succès de ces architectures traduit une évolution de l’architecture navale. La performance ne se mesure plus seulement à la vitesse maximale, mais aussi à la capacité du navire à maintenir une vitesse exploitable lorsque les conditions se dégradent.
Les formes perce-vagues constituent une solution pertinente pour certains ferries, catamarans rapides, yachts d’exploration et navires professionnels.
Elles ne remplacent cependant ni une conception globale cohérente, ni une vitesse adaptée à l’état de la mer.
La véritable innovation ne consiste pas à dessiner une étrave spectaculaire. Elle consiste à maîtriser les mouvements sans déplacer les risques ailleurs dans la structure.
